13.24 Внешние зеркала заднего вида

13.24. Внешние зеркала заднего вида

Множество различных типов зеркал заднего вида может быть установлено в зависимости от модели и даты изготовления автомобиля.

ЗЕРКАЛО

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

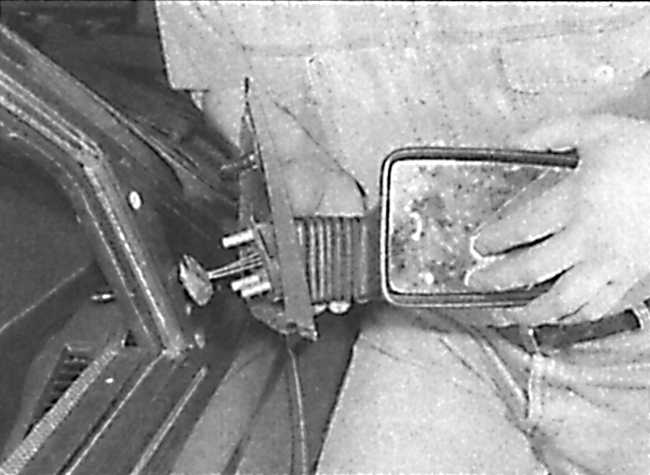

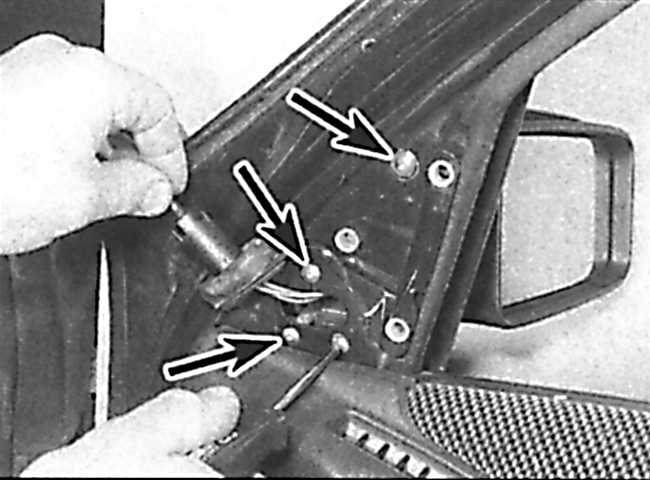

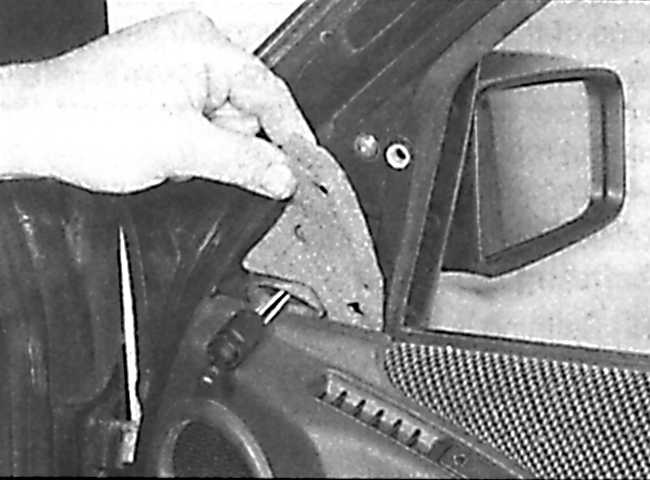

1. На моделях с зеркалами с электроподогревом снять обивку двери и отделить пластиковую пленку от двери для доступа к электрическим разъемам. 2. Отсоединить разъемы. 3. С помощью рычага снять пластину отделки зеркала с внутреннего переднего угла двери. 4. Ослабить винт и снять кнопку регулятора с пластины отделки. 5. Снять уплотнение. 6. Снять уплотняющее кольцо. 7. Отвинтить четыре винта (указаны стрелками) крепления зеркала. 8. Снять наружу зеркало.

Установка

Установка производится в последовательности, обратной снятию.

СТЕКЛО ЗЕРКАЛА

Используется много различных методов крепления стекла зеркала.

На некоторых зеркалах стекло не подлежит замене и необходимо производить замену зеркала в сборе.

На ранних моделях стекло может быть закреплено с использованием липких пластин, на более поздних типах зеркала стекло может поддерживаться скобой крепления электропроводки или кольцом блокирования.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

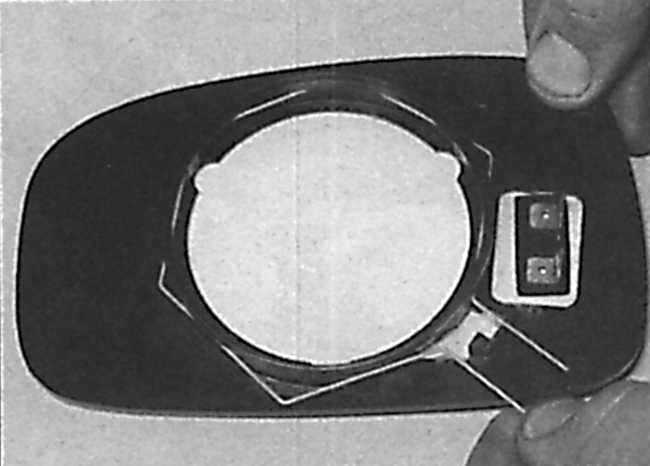

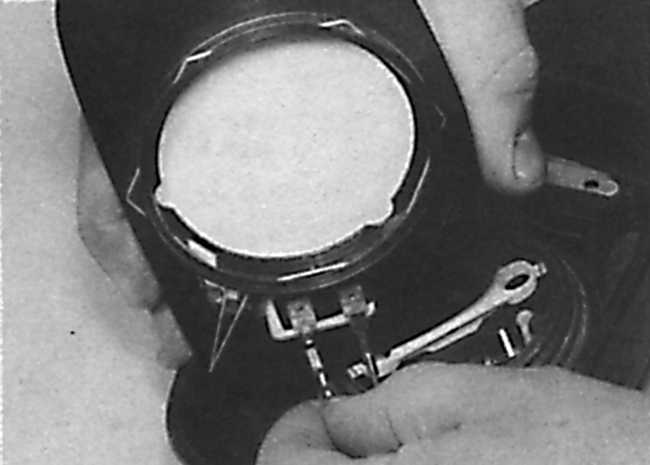

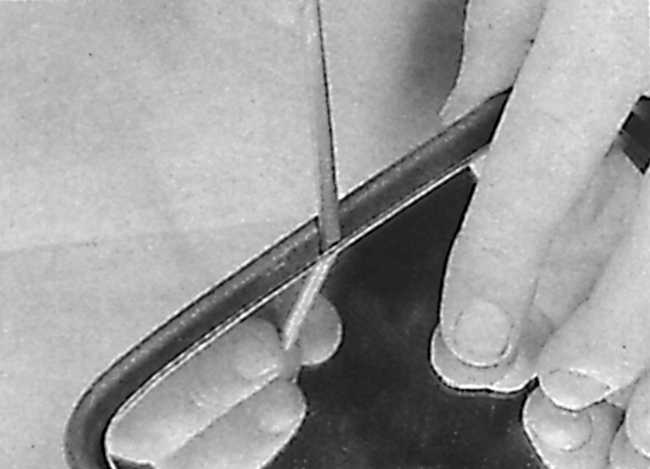

1. Для снятия стекла зеркала, закрепленного кольцом блокирования, наклонить стекло полностью вверх, затем вставить отвертку нижней части стекла и отсоединить кольцо блокирования. 2. Для снятия стекла зеркала, закрепленного скобой (на рисунке слева) электропроводки, с нижнего края стекла разжать скобу крепления. 3. Снять стекло зеркала и отсоединить электропроводку.

МЕХАНИЗМ РЕГУЛИРОВКИ СТЕКЛА

Механизм регулировки положения зеркала составной со сборкой зеркала. Если он неисправен, зеркало необходимо заменить в сборе.
