Автомобиль Peugeot 405 (Пежо 405)

13.16 Замок и ручки открытия двери

13.16. Замок и ручки открытия двери

ВНУТРЕННЯЯ РУЧКА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

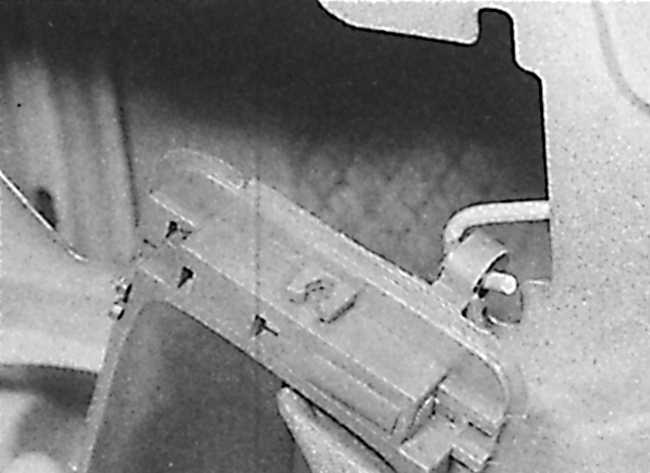

1. Снять обивку двери. 2. Для доступа к ручке открытия двери снять защитную пленку с двери. 3. После отвинчивания элемента внутреннего крепления ручки двери следует ручку потянуть назад (стрелка), придерживая ее в положении открытия (стрелка). 4. Извлечь внутреннюю ручку двери путем легкого перемещения назад (стрелка) и одновременного поворота (стрелка). 5. Сдвинуть сборку ручки к передней части двери, затем извлечь сборку из двери и отсоединить тягу.

Установка

Установка производится в последовательности, обратной снятию.

НАРУЖНАЯ РУЧКА ДВЕРИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

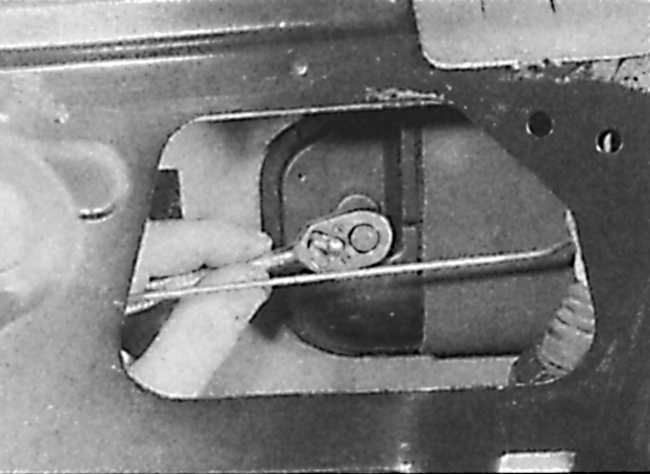

1. Снять обивку двери. 2. Для доступа к ручке открытия двери снять защитную пленку с двери. 3. Отвинтить гайку (указана стрелкой на рисунке слева) крепления ручки. 4. На более поздних моделях снять пластиковый чехол ручки открытия двери. 5. Извлечь ручку наружу двери и отсоединить тягу замка от ручки.

Установка

Установка производится в последовательности, обратной снятию.

ЦИЛИНДР ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

Цилиндр замка может быть снят следующим образом, при этом снятие обивки двери для получения доступа к механизмам замка необязательно.

ПОРЯДОК ВЫПОЛНЕНИЯ

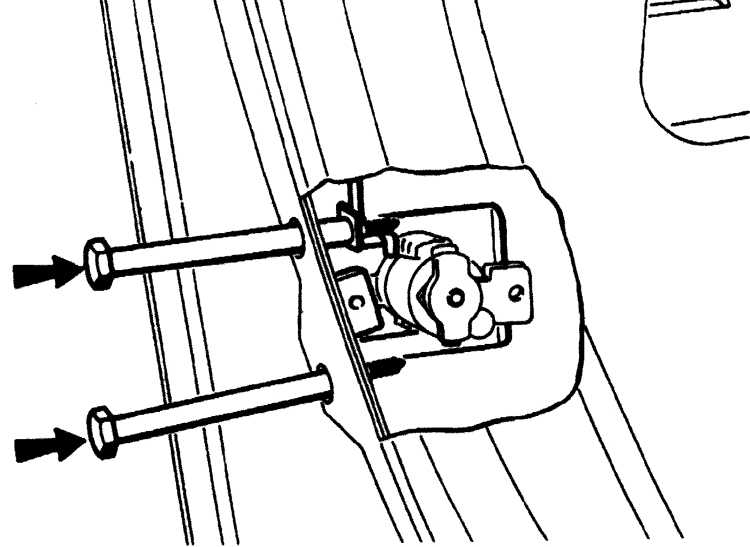

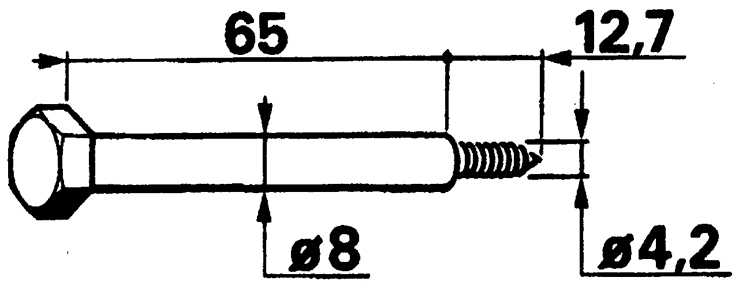

1. Изготовить два специальных приспособления, каждое из которых состоит из двух винтов, т.е. винта диаметром 4,2 мм и длиной 12,7 мм, припаянного к концу винта диаметром 8 мм. 2. Открыть дверь и при помощи плоской отвертки извлечь две пластиковые заглушки, размещенные в задней части каркаса двери. 3. Ввинтить специальные приспособления в лапы скобы крепления. 4. Протолкнуть инструменты внутрь каркаса двери для снятия скобы с цилиндра замка. 5. Переоборудовать замок и использовать специальные инструменты, чтобы закрепить скобой цилиндр замка. 6. Проверить, что скоба надежно соединена с цилиндром замка, затем отвинтить инструменты от скобы и установить две пластиковые заглушки.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять обивку двери. 2. Для доступа к скобе крепления цилиндра замка снять защитную пленку с двери. 3. Работая внутри двери, сдвинуть скобу от задней части цилиндра замка. 4. Извлечь цилиндр замка снаружи двери.

ПОРЯДОК ВЫПОЛНЕНИЯ

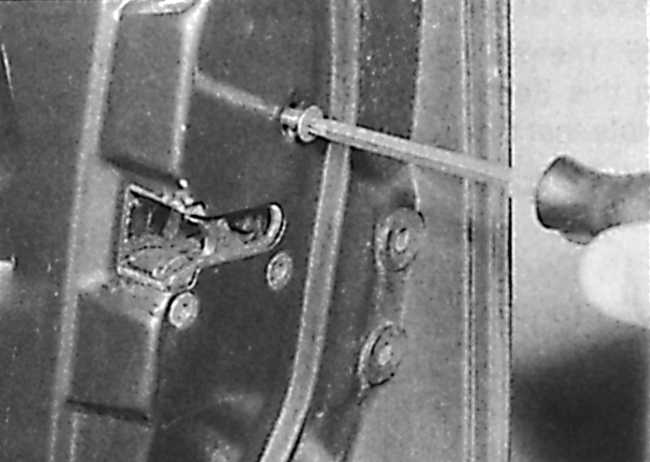

1. Снять внутреннюю и внешнюю ручки двери. 2. В задней части двери отвинтить три винта крепления замка. 3. Где применимо, разъединить контакт провода от двигателя центральной блокировки на сборке замка. 4. Опустить замок в дверь, отсоединить тяги от замка и извлечь замок из двери.
